Rénovation des serrures

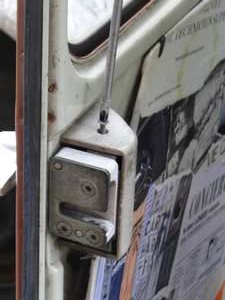

Matériel nécessaire : un tournevis plat, un tournevis cruciforme, un petit couteau, un gobelet avec essence, une brosse à dents, un pot de graisse, un pinceau, une clef à pipe de 8 (ou clef plate de 8 ou clef anglaise de petite taille), un lubrifiant type WD40, un chiffon.Retire la vis au dessus du cache de serrure. Retire la vis en dessous du cache de serrure. |

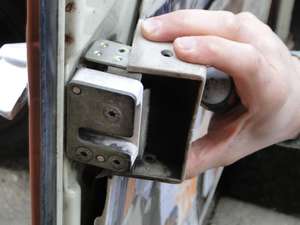

Retire le cache en le glissant perpendiculairement à la portière.
|

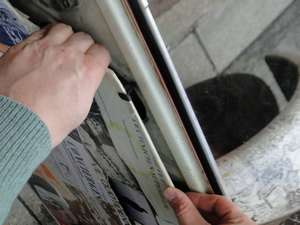

Glisse tes doigts de chaque côté des pattes de fixation de la garniture de porte (le panneau de porte). Tire d'un coup sec vers toi pour que les pattes sortent de leur logement. |

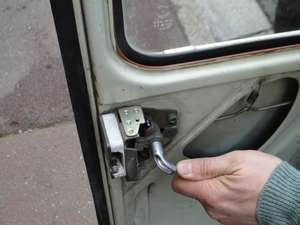

A l'aide d'une clef de 8 retire la vis qui se trouve dans l'axe de la serrure.Prends en main la poignée de la serrure et fais la glisser en tirant dessus. Tu devras peut être forcer légèrement mais attention à bien tirer dans l'axe. Pendant que la garniture de porte est retirée, vérifies l'état du ressort qui maintiens l'axe de jonction entre la poignée intérieure et extérieure. |

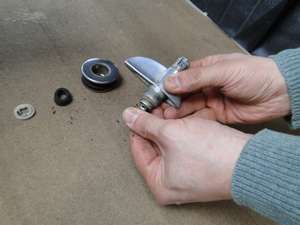

Démontes chaque partie une par une en les posant dans l'ordre du démontage afin de t'aider à retenir l'ordre.Vérifie en même temps l'état de chaque pièce. Pour retirer l'axe de la serrure, il suffit de le repousser vers la poignée. Si besoin, aides toi en appuyant l'axe au sol pendant que tu pousses sur la poignée. |

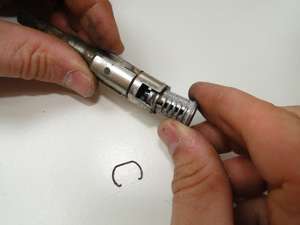

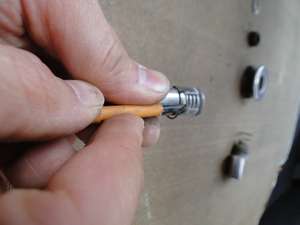

Retire le petit clips qui bloque la serrure elle-même.Glisse un tournevis fin entre le clips et la serrure et pratique une légère rotation du tournevis pour faire sauter le clips. Pour ne pas l'abimer, fais le d'un côté puis de l'autre, sachant que le clips est replié sur ses deux extrémités pour rentrer dans les cotés de la serrure. |

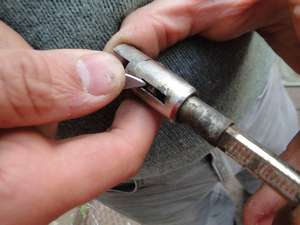

Retire la serrure en la séparant de son logement.Si besoin aides toi d'un tournevis en le glissant entre le logement et la serrure et pratique une légère rotation du tournevis pour séparer logement et serrure. |

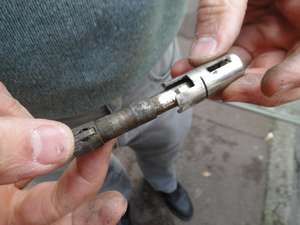

Sur le coté la pièce rectangulaire bloque les pièces.Utilise ta clef pour la rendre mobile ou appuie légèrement dessus à l'aide d'un tournevis pour faire glisser l'axe. |
 Fais glisser l'axe et si besoin aides toi en posant l'extrémité de l'axe au sol et pousse sur la pièce autour pour faire glisser l'axe dans le logement.
|
Une pièce se trouve dans la fente de l'axe.Aides toi d'un tournevis pour pousser sur la pièce et la faire glisser perpendiculairement par rapport à l'axe. |

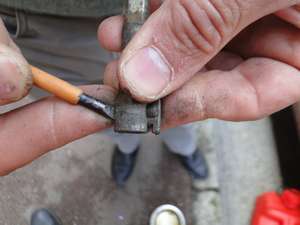

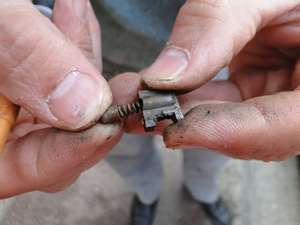

Dans cette pièce se trouve un ressort avec une petite tige.Retire la délicatement avec les doigts. Si vraiment tu ne parviens pas à la retirer, retire la crasse à l'aide de la pointe d'un couteau ou nettoie la pièce avec de l'essence ou applique un dégrippant. |

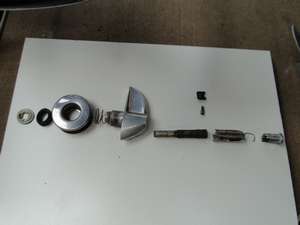

Comme conseillé au départ, pose les pièces au fur et à mesure dans l'ordre du démontage.Cela t'aideras à retrouver l'ordre dans lequel il te faudra remonter les éléments de ta deuche. |

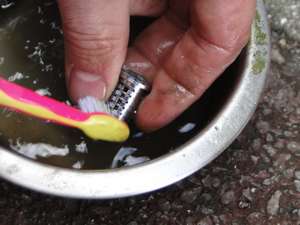

Nettoie chaque pièce avec une brosse à dent et de l'essence.N'hésite pas à frotter, les pièces ne sont pas en sucre. Fais simplement attention à ce que la serrure ne perde pas les pennes, pour cela laisse toujours un doigt contre les pennes pendant que tu nettoie l'autre côté. ATTENTION ! Ne nettoie jamais les pièces en caoutchouc. Le caoutchouc gonfle ou se dissout au contact de l'essence et se dégrade. |

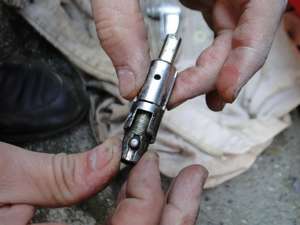

N'hésite pas à graisser chaque pièce, aussi petite soit elle comme le petit ressort, à l'aide de la graisse et du pinceau.N'oublies pas qu'il vaut mieux trop de graisse que pas assez. Tu pourras retirer le surplus à l'aide d'un chiffon. Assembles le ressort et le petit axe. Glisse le ressort et le petit axe dans la pièce en forme de U. Places l'ensemble en le glissant dans l'axe. Replaces l'axe dans son logement. Reportes toi aux premières photos pour mieux repérer les pièces ci-dessus précisées |

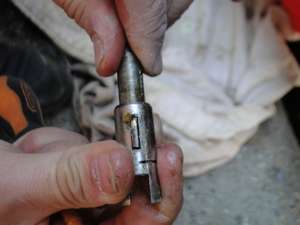

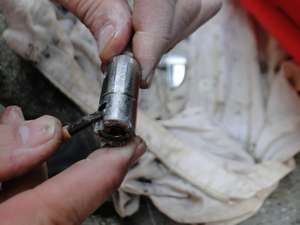

Appuies légèrement sur le petit axe à l'aide d'un tournevis pour faire rentrer l'axe dans son logement.Glisses bien l'axe à fond de son logement. Si tu ne parviens pas à rentrer l'ensemble, recommence avec patience. Ce n'est pas la partie la plus simple à assembler. |

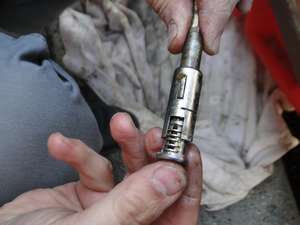

Tournes l'axe dans son logement jusqu'à ce qu'il se place dans la bonne position, partie rectangulaire dans son logement.N'oublies pas de graisser à l'aide de ton pinceau chaque pièce avant de les assembler. |

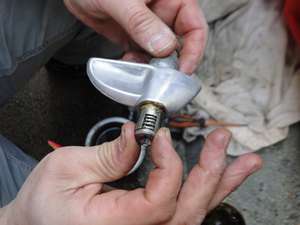

Remets en place la serrure en la glissant délicatement.Fais bien attention à ne pas abimer les pennes. |

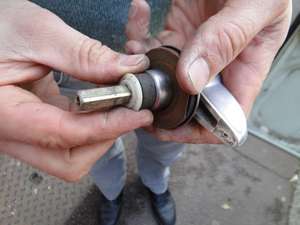

 Glisses l'ensemble dans la poignée jusqu'à ce que l'ensemble soit au fond de la poignée.Tu peux commencer à souffler, la fin de ton boulot est proche. |
 Repositionne chaque pièce une par une sur l'axe.Fais bien attention à l'ordre des pièces. Chaque pièce a son rôle, une deuche est peut être simple mais tout est efficace ! |

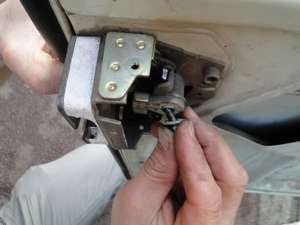

Remets la poignée complète en place.Attention à ne pas forcer ! Si ça ne rentre pas c'est que ton axe carré n'est pas bien positionné et n'entre pas dans l'ouverture carrée du mécanisme. Si en actionnant ta poignée, tu constates qu'elle fonctionne à l'envers, retires là et replace là en la faisant pivoter de la moitié. Sinon, si tu décides de la laisser à l'envers, tu t'appelles Yveline et tu montes les poignées comme son père ;-) |

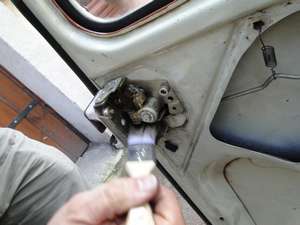

 Actionnes la poignée pour vérifier que l'ensemble du mécanisme fonctionne bien.Satisfait, tu mets de la graisse sur l'ensemble des mécanismes avec le pinceau. |

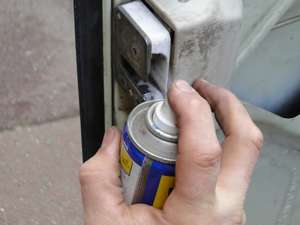

Après avoir replacé le cache et les deux vis de fixation, un petit coup de lubrifiant sur la partie visible de la fermeture permettra de faciliter les mouvements des pièces et de ne pas se salir par la suite.
|

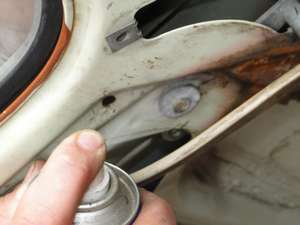

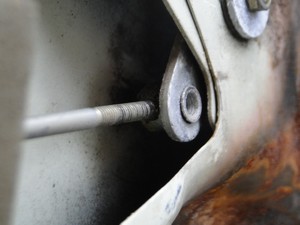

Il ne te reste plus qu'un petit jet de lubrifiant sur l'axe de la tige d'ouverture intérieure.
|
Un petit jet aussi sur l'axe de liaison entre poignée intérieure et poignée extérieure.Actionne à plusieurs reprises les poignées de manière à faire circuler la graisse et le lubrifiant. |
Photos : yveline - Mécano du dimanche : Jean-françois
